Introduction
Une structure métallique ne tient pas grâce à ses tubes ni à ses profilés. Elle tient grâce à ce qui les relie. Et pourtant, dans la plupart des cahiers des charges qui arrivent en atelier, le procédé de soudage reste une case vide, un détail qu'on tranchera plus tard, « quand on verra ». Erreur classique. Parce que cette case-là décide de la résistance, de la géométrie finale, du délai et souvent du prix.
Pourquoi le choix du procédé conditionne la tenue de l'ouvrage
Un cordon de soudure, ce n'est pas de la colle. C'est une refonte locale du métal, une zone où la matière a fondu, s'est mélangée, puis a refroidi selon une courbe qui va décider de ses propriétés mécaniques définitives. Chauffez trop vite, refroidissez trop brutalement : vous obtenez une zone fragile qui fissurera sous charge cyclique. Chauffez trop longtemps : la pièce se déforme et la structure sort de ses tolérances.
Le procédé, c'est précisément ce qui pilote cet apport thermique. Sa concentration, sa durée, sa répartition.
Autrement dit, choisir entre MIG, TIG et résistance ne relève pas de la préférence d'atelier. C'est une décision technique, au même titre que le choix d'une nuance d'acier ou d'une section de poutre.
Les trois familles en présence : semi-automatique, à l'arc sous gaz inerte, résistance
Trois logiques radicalement différentes coexistent sur le marché.
Le MIG/MAG déroule un fil qui fond en continu et remplit le joint. C'est le procédé du volume, celui qui avale du métal.
Le TIG travaille avec une électrode qui ne fond pas et un apport de matière que le soudeur dose à la main, baguette après baguette. C'est le procédé du détail, celui qui sculpte.
Le soudage par points, lui, n'apporte rien du tout. Il écrase deux tôles entre deux électrodes de cuivre, envoie un courant très intense pendant quelques centièmes de seconde, et le métal fond sur place. C'est le procédé de la série.
Trois outils, trois philosophies. Aucun n'est meilleur dans l'absolu.
Ce que ce guide permet d'arbitrer : matériau, épaisseur, cadence, exigence esthétique, coût de revient
L'objectif ici n'est pas de dresser un cours de métallurgie. Il est de vous donner une grille de lecture opérationnelle : face à une pièce donnée, dans un matériau donné, avec une contrainte de délai et de budget, vers quoi faut-il se tourner ? Et surtout, quelles questions poser à son atelier avant de signer un devis.
Comprendre les fondamentaux avant de choisir
Fusion, apport de matière et zone affectée thermiquement
Tout part de là. Quand on soude, on crée un bain de fusion : une flaque de métal liquide qui, en se solidifiant, va lier les deux pièces. Autour de ce bain existe une zone qui n'a pas fondu mais qui a subi la chaleur. On l'appelle la ZAT, zone affectée thermiquement.
C'est souvent là que les problèmes naissent.
Dans cette bande de quelques millimètres, la structure cristalline du métal a été modifiée sans que rien ne soit visible à l'œil nu. Sur un acier à haute limite d'élasticité, une ZAT mal maîtrisée peut faire chuter la résistance locale de manière significative. Le cordon, lui, sera magnifique. La rupture surviendra juste à côté.
Retenez ce principe simple : plus l'apport de chaleur est concentré et bref, plus la ZAT est étroite. Le TIG et la résistance sont les plus économes de ce point de vue. Le MIG/MAG chauffe davantage, mais travaille plus vite, ce qui compense partiellement.
Le rôle du gaz de protection dans la santé du cordon
Le métal en fusion est une éponge à oxygène et à azote. Laissé au contact de l'air, il absorbe ces gaz et se retrouve criblé de porosités microscopiques une fois refroidi. Résultat : une soudure qui ressemble à du gruyère en coupe, avec une résistance amputée.
Le gaz de protection crée une bulle inerte autour du bain. Argon pur pour le TIG et le MIG aluminium, mélanges argon-CO2 pour l'acier en MAG, mélanges argon-hélium quand on cherche plus de pénétration sur des pièces épaisses ou très conductrices.
Ce détail explique à lui seul pourquoi une soudure MIG réalisée un jour de vent sur un chantier peut être catastrophique alors que la même main, dans le même atelier, produit un cordon irréprochable. Le vent souffle la protection. Point.
Pourquoi l'épaisseur et la conductivité thermique dictent le procédé
Deux paramètres physiques cadrent l'essentiel de la décision.
L'épaisseur d'abord. Sous 1,5 mm, un arc MIG mal réglé perce la tôle avant d'avoir soudé quoi que ce soit. Au-delà de 10 mm, un TIG demanderait un nombre de passes qui rendrait le chantier économiquement absurde.
La conductivité thermique ensuite. L'aluminium évacue la chaleur environ cinq fois plus vite que l'acier. Il faut donc apporter beaucoup plus d'énergie, plus vite, pour créer un bain, tout en sachant que cette même chaleur va se propager loin et déformer la pièce. Le cuivre, c'est pire encore.
Ces deux données à elles seules éliminent souvent deux options sur trois.
Normes et référentiels applicables aux structures métalliques (EN 1090, EN ISO 3834, qualifications de mode opératoire)
Dès qu'une structure métallique est destinée à la construction, elle entre dans le champ de la norme EN 1090. Marquage CE obligatoire, classe d'exécution EXC1 à EXC4 selon les conséquences d'une défaillance, et exigences croissantes sur les contrôles.
L'EN ISO 3834 encadre les exigences qualité en soudage : niveau complet, standard ou élémentaire, selon la criticité de l'ouvrage. Un atelier qui n'est pas certifié sur le bon niveau ne peut pas légalement livrer certaines pièces.
Quant aux qualifications de mode opératoire (QMOS, ou WPQR en anglais), elles attestent qu'un couple procédé/matériau/configuration donne bien les caractéristiques mécaniques annoncées. Ce n'est pas de la paperasse. C'est la preuve que ce qui sort de l'atelier a été validé sur éprouvette, en laboratoire.
Un ouvrage porteur soudé sans qualification, c'est un ouvrage non assurable. Ça mérite d'être rappelé.

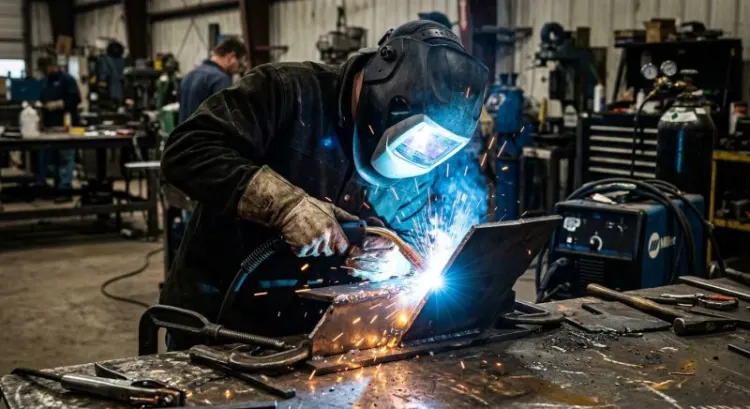

Le soudage MIG/MAG : la productivité au service des structures
Principe : fil fusible sous atmosphère gazeuse
Une torche, un dévidoir, un fil qui avance en continu. L'arc s'établit entre l'extrémité du fil et la pièce, le fil fond et vient combler le joint pendant que le gaz protège l'ensemble.
La simplicité du geste est trompeuse. Le soudeur ne gère qu'une seule main sur la torche, ce qui rend l'apprentissage plus rapide, mais le réglage de la machine, lui, demande une vraie expérience. Tension, vitesse de fil, débit de gaz, inductance : le quatuor qui sépare un cordon sain d'un cordon décoratif.
MIG ou MAG : la nuance qui change tout selon le métal
On confond les deux en permanence, y compris dans les devis.
MIG signifie Metal Inert Gas : gaz totalement neutre, argon ou mélange argon-hélium. Obligatoire sur aluminium et sur les alliages sensibles à l'oxydation.
MAG signifie Metal Active Gas : le gaz contient du CO2, qui participe à la réaction. Cela améliore la pénétration et coûte nettement moins cher. C'est le standard sur acier au carbone.
Employer un mélange actif sur de l'aluminium ? Le cordon sera noir, poreux, inutilisable. La nuance n'a rien de sémantique.
Matériaux de prédilection : acier, acier galvanisé, aluminium, inox en forte épaisseur
Le MAG règne sur l'acier de construction, du S235 au S355, et c'est là qu'il donne sa pleine mesure. L'acier galvanisé passe aussi, avec des précautions sur les fumées et une reprise de protection après soudage.
Sur aluminium, le MIG avec dévidoir push-pull ou torche Spool Gun a largement gagné du terrain : le fil aluminium étant mou, il se plie dans une gaine classique et bloque au bout de quelques mètres. D'où l'équipement spécifique.
L'inox en forte épaisseur, à partir de 4 ou 5 mm, se soude très bien en MIG avec un mélange adapté, notamment quand l'aspect n'est pas le critère principal.
Plages d'épaisseur et positions de soudage réalistes
Le MIG/MAG s'exprime confortablement de 1,5 mm à 20 mm et au-delà en multipasses. En dessous de 1,2 mm, ça devient sportif, même avec un poste à régulation fine.
Toutes positions sont accessibles, mais soyons honnêtes : le soudage en plafond ou en corniche avec un mode de transfert par pulvérisation axiale relève du parcours du combattant. Les modes court-circuit ou pulsé sont là pour ça, au prix d'une productivité réduite.
Atouts : vitesse d'exécution, taux de dépôt, facilité de robotisation
Un soudeur MIG dépose entre trois et cinq fois plus de métal par heure qu'un soudeur TIG. Sur une charpente de plusieurs tonnes, ce rapport ne se discute même pas.
Ajoutez à cela une robotisation quasi immédiate : le fil se dévide seul, la trajectoire est programmable, le procédé pardonne des variations mineures. C'est pour cette raison que l'industrie automobile et la charpente métallique l'ont adopté massivement.
Limites : sensibilité aux courants d'air, projections, finition à reprendre
Trois faiblesses, bien identifiées.
La sensibilité au vent, d'abord. Au-delà de 2 m/s, la protection gazeuse décroche et les porosités apparaissent. Sur chantier, cela impose des bâches, des écrans, parfois un report d'intervention.
Les projections ensuite. En transfert court-circuit sur acier, des billes de métal se collent autour du cordon. Il faut les meuler ou les brosser, et ce temps de reprise, on l'oublie systématiquement dans les chiffrages.
L'esthétique, enfin. Un cordon MIG est régulier mais visuellement moins fin qu'un cordon TIG. Sur une pièce apparente, le client le remarquera.
Cas d'usage typiques : charpente, garde-corps, châssis, ossatures secondaires
Tout ce qui est structurel, volumineux, et destiné à recevoir une peinture ou un thermolaquage. Charpentes, poteaux, platines, châssis de machines, escaliers métalliques, ossatures de mezzanine, supports techniques. Le MIG/MAG y couvre facilement 80 % des besoins d'un atelier de construction métallique.

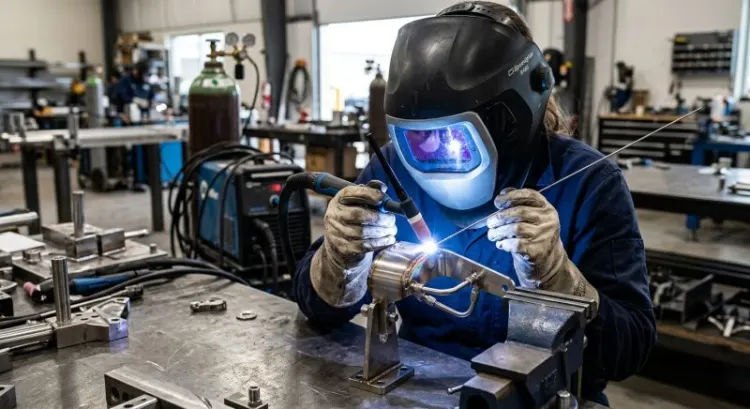

Le soudage TIG : la précision et la qualité de cordon
Principe : électrode réfractaire en tungstène et apport dissocié
Ici, l'électrode ne se consomme pas. Elle génère un arc extrêmement stable, et le soudeur amène la matière d'apport avec l'autre main, comme un cuisinier qui ajoute un ingrédient au moment exact où il le faut.
Cette dissociation change tout. Le soudeur contrôle indépendamment l'énergie et la quantité de métal déposé. Il peut fondre les bords sans rien ajouter, ou au contraire nourrir généreusement un chanfrein.
C'est aussi ce qui rend le TIG exigeant : deux mains, un pied sur la pédale, un œil sur le bain. Trois ans pour former correctement un soudeur TIG, disent souvent les responsables d'atelier. Ils n'exagèrent pas beaucoup.
Courant continu, alternatif et pulsé : quelle configuration pour quel métal
Le courant continu polarité directe couvre l'acier, l'inox, le titane, le cuivre. C'est le réglage de base.
Le courant alternatif est indispensable sur aluminium et magnésium. Pourquoi ? Parce que ces métaux se couvrent instantanément d'une couche d'oxyde qui fond autour de 2000 °C alors que le métal, lui, fond à 660 °C. L'alternance de polarité décape cette couche par bombardement ionique pendant les demi-cycles positifs. Sans elle, on soude sur une croûte.
Le mode pulsé, enfin, alterne un courant fort et un courant faible plusieurs dizaines de fois par seconde. Il permet de souder très fin sans percer, et de limiter la déformation. Sur des tôles de 0,8 mm en inox, c'est souvent la seule voie praticable.
Matériaux de prédilection : inox, aluminium, titane, cuivreux, alliages fins
Le TIG est roi partout où la propreté métallurgique compte : inox alimentaire, aluminium technique, titane aéronautique, cuivre et laiton en agencement.
Sur ces matériaux, aucun autre procédé à l'arc ne donne un résultat comparable en termes de compacité du cordon et d'absence d'inclusions.
Faibles épaisseurs et passes de pénétration : le terrain de jeu du TIG
De 0,5 mm à 4 mm environ, le TIG est chez lui. Au-delà, il reste possible mais devient lent, sauf pour un usage particulier : la passe de pénétration.
Sur une tuyauterie épaisse, on réalise souvent la première passe en TIG, celle qui forme l'envers du cordon et garantit l'étanchéité, puis on remplit le reste en MIG ou à l'électrode enrobée. Le meilleur des deux mondes.
Atouts : maîtrise du bain, absence de projections, cordon esthétique, étanchéité
Zéro projection. Pas de reprise, pas de meulage, pas de brossage. Sur une pièce qui part directement au polissage, le gain de temps aval compense une partie du surcoût de soudage.
L'étanchéité, ensuite, est nettement plus fiable : le bain, mieux maîtrisé, laisse moins de chances aux inclusions et aux manques de fusion.
Et puis il y a l'aspect. Un cordon TIG bien exécuté, avec ses écailles régulières comme des vaguelettes, c'est une signature. Les architectes le savent, et le demandent explicitement sur les ouvrages exposés.
Limites : lenteur d'exécution, coût horaire, niveau de qualification requis
Comptons franchement : à épaisseur égale, un assemblage TIG prend deux à quatre fois plus de temps qu'en MIG. Sur une pièce unitaire, l'écart se noie dans le temps de préparation. Sur cinquante pièces, il explose le budget.
S'ajoute la rareté des bons soudeurs TIG, notamment sur aluminium et titane. Leur taux horaire s'en ressent, logiquement.
Cas d'usage typiques : mobilier métallique, agencement, tuyauterie, pièces visibles, agroalimentaire
Mobilier design en inox brossé, mains courantes apparentes, verrières fines, réservoirs, tuyauteries process, matériel agroalimentaire où les angles rentrants sont interdits pour des raisons d'hygiène, pièces prototypes.
Chaque fois que le cordon sera vu, touché, ou nettoyé au jet, le TIG s'impose.

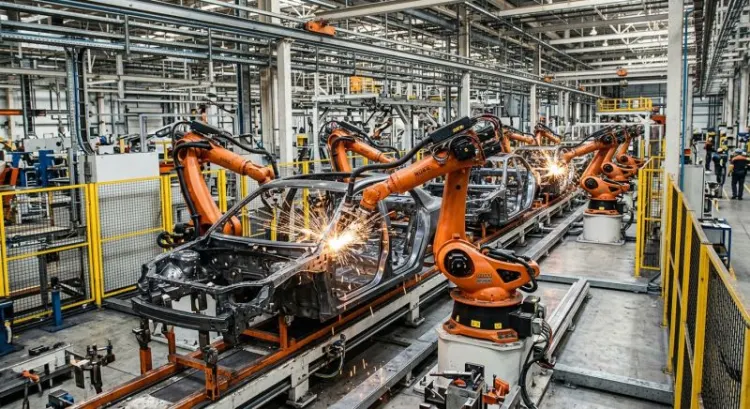

Le soudage par points : l'assemblage de tôles en série
Principe : effet Joule et pression d'électrodes, sans métal d'apport
Deux électrodes en alliage de cuivre pincent les tôles superposées. Un courant de plusieurs milliers d'ampères traverse l'ensemble pendant une fraction de seconde. La résistance électrique à l'interface génère une chaleur intense, localisée, et un noyau fondu se forme entre les deux tôles.
Pas de gaz, pas de fil, pas d'arc. Rien à consommer sinon un peu d'électricité et l'usure lente des électrodes.
Il y a quelque chose de très élégant dans ce procédé, quand on y pense : la chaleur naît exactement là où on en a besoin, et nulle part ailleurs.
Les trois paramètres critiques : intensité, temps, effort de serrage
Toute la qualité d'un point tient dans ce triangle.
Trop d'intensité ou trop de temps : le métal expulse, on obtient des projections et un point creusé, affaibli. Pas assez : le noyau ne se forme pas, les tôles ne sont que collées en surface et s'arrachent au premier effort.
L'effort de serrage, souvent négligé, conditionne la résistance de contact. Un serrage insuffisant fait grimper la résistance et brûle la surface ; un serrage excessif la fait chuter et empêche la fusion.
Ces réglages se valident par essais destructifs sur chutes, pas au jugé. Un atelier sérieux garde ses éprouvettes.
Matériaux et configurations adaptés : tôles minces superposées, acier, inox, revêtus
Tôles de 0,5 à 3 mm par épaisseur, en recouvrement. Acier doux, inox, aciers galvanisés ou prélaqués, avec des réglages adaptés au revêtement.
L'aluminium reste possible mais difficile : sa conductivité élevée et sa couche d'oxyde imposent des machines nettement plus puissantes, souvent à courant continu moyenne fréquence, et une maintenance rigoureuse des électrodes.
Atouts : cadence élevée, déformation minimale, coût unitaire imbattable en série
Un point se réalise en quelques dixièmes de seconde. Sur une pince pneumatique bien réglée, un opérateur peut en poser plusieurs centaines à l'heure.
La déformation est quasi nulle, puisque l'apport thermique reste confiné. Une tôle mince qui gondolerait irrémédiablement sous un arc MIG reste parfaitement plane après cinquante points.
Et le coût unitaire, dans les séries moyennes ou grandes, n'a tout simplement pas de concurrent.
Limites : accès obligatoire des deux côtés, assemblage non étanche, contrôle destructif
La contrainte majeure est géométrique : il faut pouvoir amener une électrode de chaque côté du joint. Un caisson fermé, un tube, un profilé creux ? Impossible, sauf à passer par des variantes comme le soudage par bossage ou le rivetage.
L'assemblage n'est pas continu, donc pas étanche. Un capot en points laisse passer l'eau et l'air entre les points.
Enfin, le contrôle. On ne voit rien de l'extérieur : deux points visuellement identiques peuvent avoir des noyaux radicalement différents. Le seul contrôle vraiment fiable reste destructif, par arrachement au burin ou macrographie sur coupe. D'où l'importance des essais de validation en amont.
Cas d'usage typiques : habillages, coffrets, tôlerie fine, éléments répétitifs
Carters, coffrets électriques, habillages de machines, gaines de ventilation, plateaux, mobilier urbain en tôle, éléments de bardage. Tout ce qui est mince, répétitif, et non porteur.
Tableau comparatif : MIG/MAG, TIG et points face à face
Critères de comparaison : épaisseur, vitesse, esthétique, déformation, étanchéité, coût, compétence
| Critère | MIG/MAG | TIG | Par points |
|---|---|---|---|
| Épaisseur usuelle | 1,5 à 20 mm et plus | 0,5 à 5 mm | 0,5 à 3 mm par tôle |
| Vitesse d'exécution | Élevée | Faible | Très élevée en série |
| Aspect du cordon | Correct, à reprendre | Excellent | Point discret, léger marquage |
| Déformation induite | Moyenne à forte | Faible à moyenne | Très faible |
| Étanchéité | Oui | Oui, excellente | Non |
| Métal d'apport | Oui, fil | Oui, baguette (ou sans) | Aucun |
| Accès requis | Un côté | Un côté | Deux côtés |
| Aptitude au chantier | Moyenne (vent) | Faible (vent) | Nulle en pratique |
| Coût unitaire en série | Moyen | Élevé | Très faible |
| Qualification requise | Intermédiaire | Élevée | Réglage machine |
| Robotisation | Très facile | Possible, plus délicate | Native |
Lecture croisée du tableau selon votre priorité dominante
Ce tableau se lit par colonne, mais surtout par ligne dominante.
Si votre contrainte n°1 est le délai sur des pièces épaisses, la ligne « vitesse » vous envoie directement au MIG/MAG.
Si c'est l'aspect d'un ouvrage exposé, la ligne « cordon » tranche pour le TIG, et le surcoût devient un investissement d'image.
Si c'est le prix unitaire sur cinq cents pièces identiques en tôle mince, la ligne « coût en série » vous oriente vers la résistance, sous réserve que l'accès bilatéral soit possible.
Un conseil pratique : identifiez votre critère dominant, puis vérifiez que les autres lignes ne sont pas rédhibitoires. C'est plus rapide que d'essayer de tout optimiser en même temps.
La méthode de décision : cinq questions à se poser
Quel matériau et quelle nuance exactement ?
« De l'inox », ce n'est pas une réponse. Un 304L et un 316Ti ne se comportent pas pareil. Un aluminium de série 5000 se soude bien, un 6000 se soude correctement avec le bon apport, un 2000 ou un 7000 relève de la spécialité.
Exigez la nuance exacte, et si vous ne l'avez pas, faites-la déterminer. Souder à l'aveugle sur une nuance inconnue, c'est jouer aux dés avec la tenue mécanique.
Quelle épaisseur et quelle géométrie d'assemblage ?
Épaisseur des deux pièces à assembler, type de joint (bout à bout, en angle, en recouvrement, en T), accessibilité de la torche, longueur totale de cordon.
Un joint en T dans un angle fermé peut disqualifier un procédé à lui seul, simplement parce que la torche ne passe pas.
Le cordon sera-t-il visible ou masqué ?
Question bête, mais rarement posée dans les règles. Un cordon caché derrière un habillage n'a aucune raison de coûter le prix d'un cordon exposé au regard du public.
Prenez cinq minutes pour identifier, plan en main, quelles soudures seront vues après montage. Vous serez souvent surpris de constater qu'elles représentent moins de 20 % du total.
Pièce unique, petite série ou grande série ?
La quantité renverse complètement l'équation économique.
Pour une pièce, le temps de réglage et de préparation domine, et un procédé lent mais souple s'en sort très bien. Pour mille pièces, le temps unitaire devient tout, et l'investissement dans un outillage dédié ou une cellule robotisée s'amortit en quelques semaines.
Le seuil de bascule se situe généralement entre 50 et 200 pièces, selon la complexité.
Quelles contraintes mécaniques, climatiques et normatives pèsent sur l'ouvrage ?
Charge statique ou cyclique ? Exposition extérieure, atmosphère saline, milieu chimique ? Classe d'exécution EN 1090 imposée par le maître d'œuvre ? Contrôle non destructif exigé à la réception ?
Ces contraintes ne modifient pas seulement le procédé. Elles conditionnent la nuance du métal d'apport, le nombre de passes, les traitements thermiques éventuels et le niveau de documentation à fournir.
Les cas particuliers qui font basculer l'arbitrage
Assemblages mixtes et métaux dissemblables
Souder de l'acier sur de l'inox ? Faisable, avec un apport de type 309L qui absorbe la différence de composition. Souder de l'aluminium sur de l'acier ? Là, la fusion directe est proscrite : les deux forment des composés intermétalliques cassants comme du verre.
Les solutions passent alors par des plaques de transition bimétalliques, du soudage par friction, ou tout simplement par une liaison mécanique boulonnée avec isolation galvanique. Reconnaître qu'un assemblage soudé n'est pas la bonne réponse fait partie du métier.
Aluminium : pourquoi le TIG AC et le MIG synergique se disputent le terrain
Sur aluminium, le débat est permanent en atelier.
Le TIG en courant alternatif offre un contrôle inégalé sur les faibles épaisseurs et un cordon superbe. Il est lent, et sur des épaisseurs supérieures à 5 ou 6 mm il devient franchement pénible, l'aluminium dissipant la chaleur plus vite qu'on ne l'apporte.
Le MIG en mode synergique pulsé, avec un poste moderne qui gère les paramètres à partir du diamètre de fil et de l'alliage, a énormément progressé. Il souffle à travers 8 mm sans transpirer et donne aujourd'hui des cordons très propres.
La ligne de partage se situe autour de 4 mm. En dessous, TIG. Au-dessus, MIG. Entre les deux, le volume de production tranche.
Acier galvanisé et revêtements : préserver la protection anticorrosion
Souder du galvanisé pose deux problèmes. Le zinc s'évapore vers 900 °C et dégage des fumées toxiques qui provoquent la fameuse « fièvre des fondeurs » : aspiration obligatoire, ce n'est pas négociable. Et il détruit localement la protection sur plusieurs centimètres de part et d'autre du cordon.
La reprise est indispensable : peinture riche en zinc, métallisation, ou galvanisation à chaud après soudage si les dimensions le permettent. Une structure galvanisée soudée sans reprise rouillera aux jonctions en moins de deux hivers. On le voit régulièrement sur des garde-corps posés à la va-vite.
Soudage sur chantier contre soudage en atelier
En atelier, tout est maîtrisé : pas de vent, position de travail réglable, positionneurs, éclairage, gabarits. En chantier, rien de tout ça.
Cette différence pousse à maximiser la préfabrication. Chaque cordon déplacé de l'atelier vers le chantier coûte plus cher, prend plus de temps et présente un risque qualité supérieur.
Quand le chantier est inévitable, l'électrode enrobée ou le fil fourré sans gaz reprennent l'avantage : ils ne craignent pas le vent. Ce n'est pas le sujet de ce guide, mais il faut le savoir.
Structures apparentes en architecture : quand l'esthétique impose le procédé
Une verrière d'atelier, une passerelle intérieure, un escalier hélicoïdal en acier brut ciré : sur ces ouvrages, la soudure fait partie du dessin.
Les architectes demandent parfois des cordons entièrement arasés et polis, invisibles après finition. D'autres au contraire les revendiquent, réguliers et rythmés, comme un motif. Dans les deux cas, le TIG ou un MIG très soigné suivi d'un travail de meulage s'impose, et le budget doit intégrer ce temps de finition dès le chiffrage.
Découvrir en fin de chantier que le client attendait un cordon poli miroir, c'est le genre de malentendu qui coûte très cher.
Erreurs fréquentes et conséquences sur la structure
Sous-dimensionner le cordon ou négliger la préparation des bords
La gorge du cordon d'angle se calcule. Elle ne s'estime pas à l'œil. Un cordon de 4 mm là où il en fallait 7 divise la section résistante par deux, sans que rien ne se voie.
Quant à la préparation des bords, chanfreins, écartement, propreté, elle conditionne la pénétration. Souder sur une tôle grasse, rouillée ou couverte de calamine, c'est garantir des inclusions.
Ignorer les déformations et retraits en phase de conception
Le métal se contracte en refroidissant. Toujours. Un long cordon rectiligne fait cintrer la pièce, un cordon en angle la fait pivoter.
Les parades existent : soudage en pas de pèlerin, alternance des côtés, bridage sur gabarit, précintrage inverse. Encore faut-il y avoir pensé avant de couper la première barre. Redresser après coup coûte souvent plus cher que la soudure elle-même.
Confondre aspect visuel du cordon et qualité de pénétration
Voici l'erreur la plus dangereuse de toutes. Un cordon peut être esthétiquement parfait en surface et n'avoir pratiquement aucune pénétration en profondeur. On appelle ça un manque de fusion, et il ne se détecte qu'au contrôle non destructif ou à la rupture.
Le beau et le solide sont deux choses distinctes. Un client qui juge une soudure sur photo ne juge rien du tout.
Choisir un procédé pour l'outil disponible plutôt que pour la pièce
« On a un poste MIG, donc on fait tout au MIG. » Cette logique-là, très répandue, produit des pièces d'aluminium fin percées, des inox alimentaires impossibles à nettoyer et des tôles minces déformées.
Un atelier honnête vous dira quand une pièce sort de son champ de compétence ou de son parc machine. C'est un excellent critère de sélection, d'ailleurs.
Négliger la traçabilité et les qualifications de soudeurs
Les qualifications de soudeurs, selon EN ISO 9606, sont nominatives, limitées dans le temps et restreintes à un domaine précis : procédé, matériau, épaisseur, position, type de joint.
Un soudeur qualifié en position à plat sur acier n'est pas automatiquement qualifié en position verticale sur inox. Vérifier les certificats et leur validité fait partie de la réception d'un ouvrage. Beaucoup l'oublient jusqu'au jour du sinistre.
Contrôle qualité et réception des assemblages
Contrôles visuels et dimensionnels
C'est la première barrière, et de loin la plus rentable. Un contrôleur formé selon EN ISO 17637 repère les caniveaux, les débordements, les cratères non fermés, les amorçages d'arc hors joint, les défauts de raccordement entre passes.
Avec un jeu de gabarits de soudure, il vérifie la gorge, la convexité, l'alignement. Simple, rapide, peu coûteux. À ne jamais sauter.
Contrôles non destructifs : ressuage, magnétoscopie, ultrasons, radiographie
Le ressuage révèle les défauts débouchants sur tous les matériaux, y compris l'inox et l'aluminium. Peu cher, très visuel.
La magnétoscopie détecte les défauts de surface et sub-surface, mais uniquement sur matériaux ferromagnétiques.
Les ultrasons sondent le volume du cordon et localisent les défauts internes. C'est la méthode reine sur les fortes épaisseurs.
La radiographie donne une image complète mais impose des contraintes lourdes de sécurité et de zonage.
La norme EN ISO 17635 et la classe d'exécution EN 1090 définissent les taux de contrôle exigibles. En EXC2, on parle typiquement de quelques pour cent des cordons. En EXC4, on monte beaucoup plus haut.
Contrôle destructif du point de soudure : arrachement et macrographie
Pour le soudage par résistance, pas d'alternative sérieuse. On sacrifie des éprouvettes.
L'essai d'arrachement, au burin ou à la pince, doit produire un bouton de déchirure dans la tôle et non un décollement à l'interface. La macrographie, elle, découpe le point, le polit, l'attaque chimiquement et révèle le diamètre réel du noyau au microscope.
Ces essais valident les réglages en début de série et se répètent périodiquement. Un atelier qui n'en fait jamais ne sait pas ce qu'il produit.
Documentation attendue en fin de fabrication
Selon la classe d'exécution : DMOS et QMOS applicables, certificats de qualification des soudeurs, certificats matière des aciers et des consommables, rapports de contrôle visuel et de CND, plan de soudage, déclaration de performance CE.
Ce dossier n'est pas une formalité administrative. C'est ce qui vous protège en cas de litige, et ce que réclamera votre assureur au premier problème.
Coût réel d'un assemblage : au-delà du prix horaire
Temps de préparation, de soudage et de reprise
Le temps d'arc représente rarement plus de 20 à 30 % du temps total sur une pièce de construction métallique. Le reste ? Débit, chanfreinage, dégraissage, mise en position, pointage, contrôle, retournement, et reprise.
Comparer deux procédés sur le seul temps de soudage revient donc à comparer un tiers de la réalité. C'est ainsi qu'un TIG « trop cher » finit parfois moins cher qu'un MIG qui exige trois heures de meulage.
Consommables, gaz et énergie
Fils, baguettes, buses, tubes-contacts, électrodes de tungstène, électrodes de cuivre pour la résistance. Le gaz aussi, dont le prix a nettement bougé ces dernières années et dont la consommation dépend du débit réglé.
Petit détail qui compte : régler un débit de gaz à 20 l/min quand 12 suffisent, c'est jeter presque la moitié de la bouteille. Sur une année d'atelier, ça se chiffre.
Amortissement du poste et de l'outillage
Un poste MIG industriel, une source TIG AC/DC haut de gamme, une presse à souder par points : les ordres de grandeur diffèrent d'un facteur cinq entre l'entrée de gamme et le matériel de production.
S'ajoutent les gabarits, positionneurs, tables de bridage, systèmes d'aspiration. Cet outillage-là fait souvent plus pour la qualité et la productivité que le poste lui-même.
Le coût caché de la finition et de la mise en peinture
Une projection non enlevée devient un point de rouille sous peinture, six mois plus tard. Un cordon irrégulier se voit encore mieux une fois laqué, la lumière rasante ne pardonne rien.
La préparation avant traitement de surface représente un poste budgétaire réel, directement lié au procédé choisi. Un cordon TIG propre part souvent au thermolaquage sans reprise. Un cordon MIG en transfert court-circuit, jamais.
Combiner les procédés sur une même structure
Pointage TIG et remplissage MIG : la logique de complémentarité
Rien n'oblige à choisir un procédé unique pour toute une pièce. Les ateliers expérimentés jouent la complémentarité en permanence.
Pointage TIG pour positionner précisément sans déformer, puis remplissage MIG pour la productivité. Ou passe de fond TIG pour l'étanchéité, puis remplissage MIG pour le volume. Cette dernière combinaison est standard en tuyauterie industrielle depuis des décennies.
Répartir les procédés selon les zones vues et les zones masquées
Sur un escalier métallique, les limons apparents peuvent être soudés TIG et poncés, tandis que les supports de marches, invisibles une fois l'habillage posé, partent en MIG.
Cette répartition demande un plan de soudage explicite, transmis à l'atelier. Elle peut réduire le coût de main d'œuvre de 30 à 40 % par rapport à un « tout TIG » réflexe.
Anticiper la séquence de soudage pour limiter les contraintes internes
L'ordre dans lequel on soude compte autant que la manière. Souder d'abord au centre puis vers les extrémités, alterner les côtés, laisser certaines zones libres jusqu'à la fin pour absorber les retraits : ce sont des règles connues, écrites, et régulièrement ignorées.
Une structure soudée dans le désordre accumule des contraintes internes qui se libèrent au premier chargement, ou pire, des mois plus tard. Le plan de soudage n'est pas un luxe, c'est un outil de conception.
Faire le bon choix avec un partenaire qualifié
Ce qu'un atelier compétent doit vous demander avant de chiffrer
Un bon indicateur, et il est immédiat : si l'atelier chiffre sans poser de questions, méfiance.
Il devrait vous demander la nuance exacte des matériaux, l'environnement d'exposition de l'ouvrage, les zones visibles, les tolérances dimensionnelles attendues, les quantités et le renouvellement prévu, la classe d'exécution imposée, et le traitement de surface envisagé.
Sept questions. Si on ne vous en pose aucune, le devis reposera sur des hypothèses, et les hypothèses se paient toujours en avenants.
Les qualifications et certifications à exiger
Certification EN 1090 avec la classe d'exécution correspondant à votre ouvrage. Conformité EN ISO 3834 au niveau adapté. Qualifications de soudeurs EN ISO 9606 en cours de validité et couvrant votre configuration. QMOS disponibles pour les assemblages critiques.
Demandez les documents. Un atelier certifié les fournit en quelques minutes, ils sont dans son classeur qualité. Une réponse évasive vous renseigne tout autant qu'un refus.
Intégrer le choix du procédé dès la phase de conception
C'est sans doute le conseil le plus rentable de tout ce guide.
Une pièce dessinée sans penser au soudage impose des acrobaties coûteuses : torche qui ne passe pas, position de travail impossible, cordon inaccessible au contrôle. Une pièce dessinée avec le soudeur, à l'inverse, se fabrique vite et bien.
Un simple échange d'une heure entre le bureau d'études et l'atelier, en amont, permet régulièrement d'économiser plusieurs milliers d'euros sur une affaire. Combien de projets prennent réellement cette heure ?
Conclusion
Récapitulatif décisionnel en trois lignes
Structure épaisse, volume important, cordon masqué : MIG/MAG.
Faible épaisseur, matériau noble, cordon visible ou exigence d'étanchéité : TIG.
Tôle mince, série, accès des deux côtés, pas de contrainte d'étanchéité : soudage par points.
Aucun procédé universel : la pièce commande
On aimerait une réponse simple. Il n'y en a pas, et c'est plutôt une bonne nouvelle : cela signifie qu'il existe presque toujours une solution bien adaptée à un besoin précis, à condition de formuler ce besoin correctement.
Le procédé ne se choisit ni par habitude, ni par équipement disponible, ni par préférence personnelle. Il se déduit du matériau, de l'épaisseur, de la fonction, de la quantité et du niveau d'exigence. La pièce commande, l'atelier exécute.
Appel à l'action : faire étudier votre projet d'assemblage
Vous avez un projet de structure métallique, un doute sur le procédé le mieux adapté, ou simplement envie de confronter votre cahier des charges à un regard technique ? Transmettez vos plans, vos nuances de matériaux et vos contraintes d'usage.
Une étude en amont coûte toujours moins cher qu'une reprise en aval. Et elle évite bien des mauvaises surprises au moment du montage.
FAQ
Quel procédé est le plus solide pour une structure porteuse ?
La question est mal posée, et c'est fréquent. La solidité ne vient pas du procédé mais du dimensionnement du cordon, de sa pénétration, de la qualification du mode opératoire et de l'absence de défauts internes. Un cordon MIG bien exécuté et correctement dimensionné surpasse un cordon TIG sous-dimensionné. Pour du porteur en forte épaisseur, le MIG/MAG reste le standard, tout simplement parce qu'il permet de déposer la section de métal nécessaire dans un temps raisonnable.
Peut-on souder de l'aluminium en MIG sans matériel spécifique ?
Non, pas de façon fiable. Le fil aluminium est trop souple pour une gaine standard : il se plie et bourre dans le dévidoir. Il faut une torche push-pull ou une torche à bobine intégrée, une gaine téflon, des galets adaptés au profil du fil et de l'argon pur. Sans ces éléments, on obtient au mieux quelques centimètres de cordon avant blocage, avec des interruptions qui créent autant de points faibles.
Le soudage par points convient-il à une structure porteuse ?
Dans la grande majorité des cas, non. L'assemblage est ponctuel, non étanche, et sa résistance dépend de la qualité de chaque noyau, difficile à contrôler individuellement. Il excelle sur les habillages, coffrets et tôleries fines. Pour du porteur, on lui préfère un cordon continu, ou un assemblage boulonné calculé. Certaines applications automobiles font exception, mais elles reposent sur des procédures de validation industrielles très lourdes.
Faut-il une certification pour souder une charpente métallique ?
Oui. Toute structure métallique destinée à la construction relève de la norme EN 1090 et du marquage CE. L'atelier doit être certifié pour la classe d'exécution correspondante, et ses soudeurs qualifiés selon EN ISO 9606 pour la configuration concernée. Une charpente livrée sans ce cadre pose un vrai problème de responsabilité, y compris pour le maître d'ouvrage.
Quelle épaisseur minimale et maximale pour chaque procédé ?
Le TIG travaille de 0,5 à environ 5 mm en une passe, davantage en multipasses mais au prix d'une lenteur importante. Le MIG/MAG démarre vers 1,5 mm, descend à 1 mm avec un poste à régulation fine, et monte à 20 mm et plus en multipasses. Le soudage par points accepte des tôles de 0,5 à 3 mm par épaisseur, en superposition. Ces plages restent indicatives : la nuance du métal et l'équipement disponible peuvent les décaler sensiblement.
Pourquoi mon cordon MIG est-il poreux en extérieur ?
Neuf fois sur dix, c'est le vent. Au-delà de 2 m/s environ, le courant d'air balaie la protection gazeuse et l'air ambiant contamine le bain de fusion, ce qui laisse des bulles piégées dans le métal solidifié. Les autres causes possibles : débit de gaz mal réglé, buse encrassée par les projections, fuite sur le tuyau, ou surface humide voire grasse. Les parades : monter un écran ou une bâche, augmenter légèrement le débit, nettoyer la buse régulièrement. Et sur un chantier vraiment exposé, mieux vaut basculer sur du fil fourré autoprotégé.
